Approfondimento

Per illustrare tale concetto teniamo presenti le seguenti regole:

	Nella porta NAND se una delle due entrate è zero, l'uscita è uno.
	Le due entrate, S ed R, non possono assumere contemporaneamente valore 0.
	Le due uscite sono sempre opposte.
	Nell'analisi è sufficiente fare riferimento alla sola uscita Q.

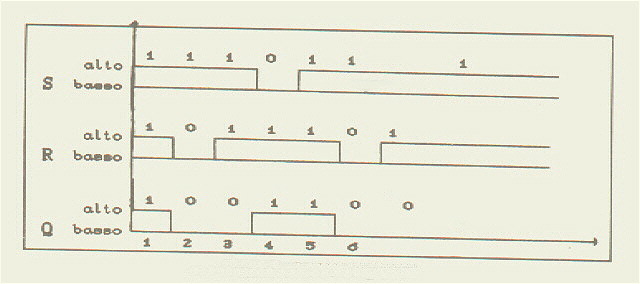

DIAGRAMMA TEMPORALE DEGLI STATI:

Dal diagramma si vede che la combinazione S=1, R=1 alle volte si trova con Q=1, alle volte con Q=O; tuttavia lo stato di Q non è casuale, esso al contrario dipende da una precedente variazione univocamente individuabile; così, per fissare le idee, nella combinazione finale noi vediamo S=1, R=1, Q=O, allora ciò vuol dire che, anche se non sappiamo quanto tempo prima, però possiamo essere certi che la combinazione immediatamente precedente è stata S=1, R=O, come infatti riscontriamo retrocedendo alla combinazione 6.

Nello stato 5 vediamo S=1, R= 1, Q=1, ciò vuol dire che la precedente combinazione è stata S=0, R=1 (vedi stato 4).

Analogamente poiché siamo partiti da uno stato iniziale S=1, R=1, Q=1, allora lo stato precedente era S=0, R=1, anche se non sappiamo quando la variazione è intervenuta.

UN FLIP-FLOP È UN DISPOSITIVO IN GRADO Dl MEMORIZZARE UNO STATO PARTICOLARE DEI SUOI INGRESSI.
